فیوز یک پل اشنایدر

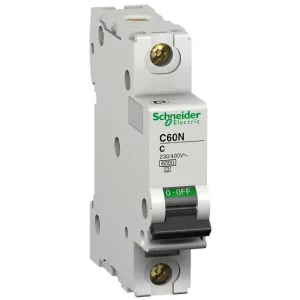

کلید مینیاتوری یا MCB از تجهیزات الکتریکی است که مدار را در برابر اتصال کوتاه و اضافه بار به صورت حرارتی-مغناطیسی محافظت می کند. کلید مینیاتوری تک فاز اشنایدر در مدارهای AC استفاده می شود. این کلید تک پل با منحنی تریپ C بوده و تا جریان نامی 2 تا 63 آمپر کار می کند. طبق استاندارد EN/IEC 60898-1، در ولتاژ 230 ولت AC قدرت قطع این کلید مینیاتوری 10000 آمپر است. این تجهیز مدارها را در برابر جریان اتصال کوتاه و اضافه بار محافظت می کند. در صورت ایجاد اتصال کوتاه شاخص OFF وضعیت قطع بودن کلید مینیاتوری را نشان می دهد. کلید مینیاتوری اشنایدر دارای دوام الکتریکی تا 10000 سیکل و دوام مکانیکی تا 20000 سیکل است. ولتاژ عایق نامی Ui آن، 500 ولت AC است. این محصول به صورت گیره ای روی DIN ریل نصب می شود. دو حفره 9 میلی متری برای اتصال سیم به کلید میناتوری در نظر گرفته شده است. رنگ محصول سفید و با ابعاد 18*85*78.5 میلی متر و وزن 215 گرم تولید و عرضه می شود. بر اساس استاندارد IEC 60529، درجه حفاظت این کلید IP20 و پس از قرار دادن در تابلو IP40 است. این محصول را می توان در رنج دمای -35 تا 70 درجه سانتی گراد راه اندازی و استفاده و در رنج دمای -40 تا 85 درجه سانتی گراد نگهداری کرد.
